ラインナップ

『TSB-F100/TSB-F200』は、従来の金庫と比較して、金庫の小型化や、搬送部においても省スペースを実現したFF紙幣搬送システムです。

1台の金庫で接続されるユニットは最大60台まで可能。従来機（NB搬送）よりも長い島にも対応できます。

また、ホール内レイアウト変更工事においても少ない部品と少ない工期でレイアウト変更が可能です。

---

---

ＦＦ紙幣搬送システムの特徴

---

あらゆるレイアウトにも対応できるの柔軟性も兼ね備えています

---

製品仕様

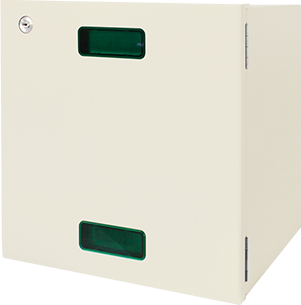

TSB-F100仕様

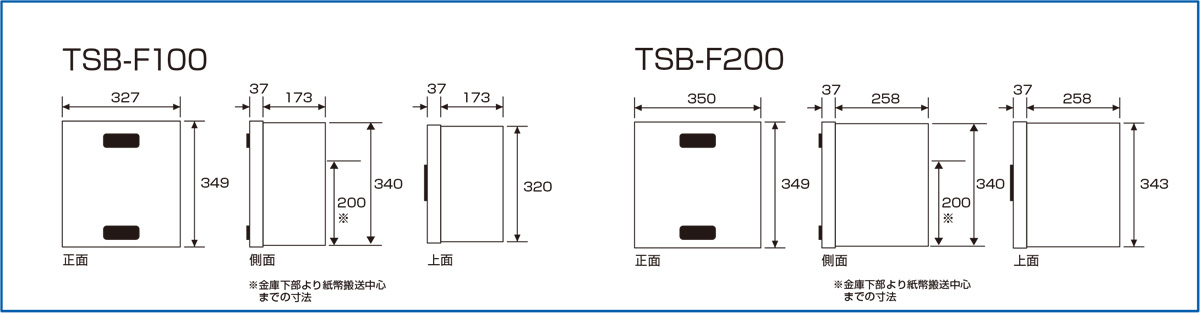

外形寸法	【本体部】340(H)Ｘ320(W)Ｘ73(D)mm／【扉部】349(H)Ｘ327(W)Ｘ37(D)mm
質量	17kg
消費電力	【待機】約29W／【動作時】約33W
電源	AC100V±10％　50/60Hz
収納枚数	約1,000枚（官封券）
警報/異常表示	収納紙幣満杯表示／金庫異常表示

---

TSB-F100仕様

外形寸法	【本体部】340(H)Ｘ343(W)Ｘ258(D)mm／【扉部】349(H)Ｘ350(W)Ｘ37(D)mm
質量	25kg
消費電力	【待機】約50W／【動作時】約90W
電源	AC100V±10％　50/60Hz
収納枚数	約550枚（官封券）／リジェクト庫 約30枚
警報/異常表示	収納紙幣満杯表示／金庫異常表示
集計表示	回収金額、金種別回収金額、リジェクト件数
計数信号	1パルス／1,000円
オプション	金種別出力機能

---

搬送部仕様

搬送方式	チェーンキャリー方式
搬送幅	50mm
搬送高さ	100mm
前部サンド設置可能寸法	金庫背面より90mm以上
後部サンド設置可能寸法	妻板内側より60mm以上
対応島幅	パチンコの場合両島500mm以上(ユニットの種類により異なります)
最大島長	35ｍ（直線島）
左右投入口位置ずれ	フリー

---
